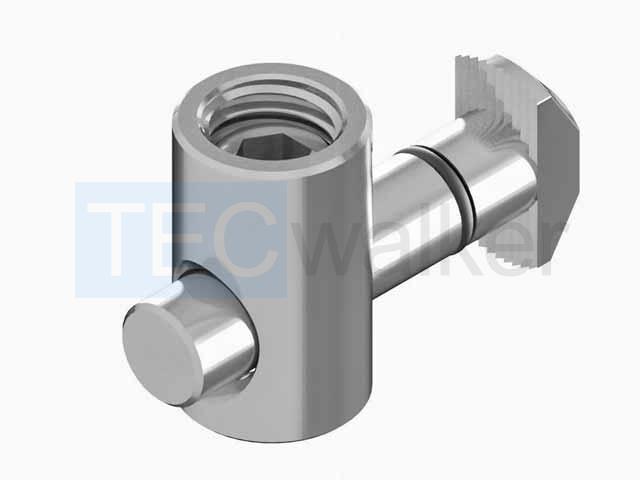

Schnellspannverbinder 10 0°

Daten
Artikelnummer:

Baureihe: Nut 10
Material: ST verzinkt

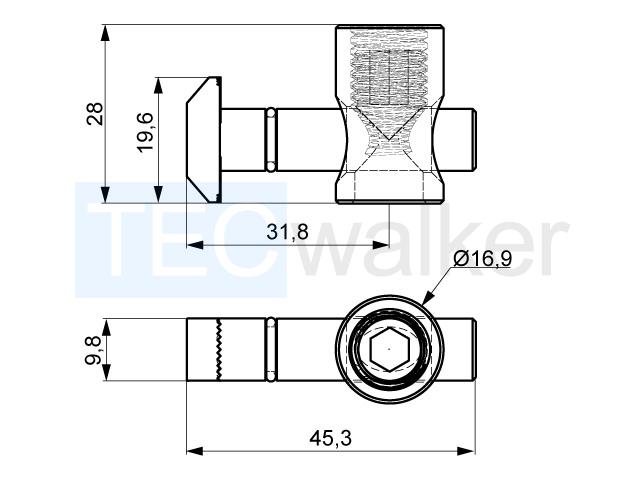

Maße: 28 x 45,3
Einheit: Stk.
Gewicht: 0,0545 Kg
File Download

Hinweis
Der Schnellspanner 10 0° dient für stabile und kraftschlüssige Verbindungen im Winkel von 90°. Im ersten Profilabschnitt muss im Abstand von 22,5mm zuerst eine Bohrung im Durchmesser von 17mm eingebracht werden. In diese Bohrung wird dann das Gehäuseteil eingesetzt. Anschliessend wird der Bolzen stirnseitig in die Kernbohrung des Profilabschnittes gesteckt und mit dem Querprofil verbunden. Beim Anziehen der im Gehäuse vormontierten Madenschraube zentriert sich deren Spitze in der Kerbe des Bolzens, wodurch der erste Profilabschnitt fest mit dem zweiten Profilabschnitt verbunden wird. Unter der Artikelnummer S210SSV90 ist der Hammer des Bolzen zur Kerbe um 90° gedreht

Preise

Sie sind (bitte wählen)

ab	1,11€*/Stk. (1,32€ inkl. MwSt.)
bei Verpackungseinheiten	Mengenrabatt anfragen

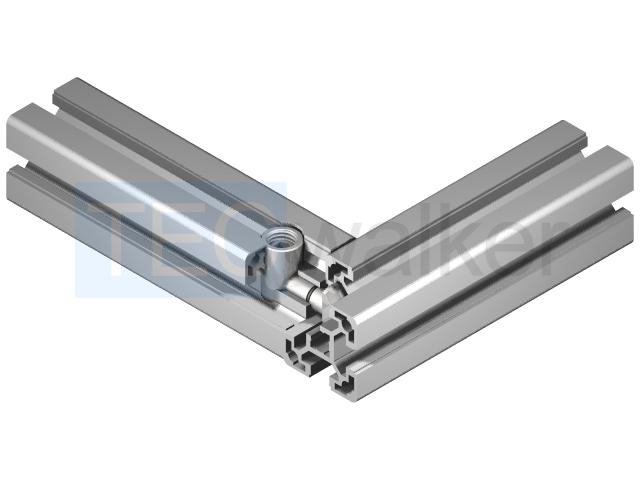

Anwendungsbeispiel
