Bolzenverbindersatz 10 60 kompletter Satz

Daten
Artikelnummer:

Baureihe: Nut 10
Material: PA, ST verzinkt
Maße: 57 x 16,75 x 11,5
Einheit: Satz
Gewicht: 0,127 Kg
File Download

Hinweis
Der Bolzenverbindersatz 60 Nut 10 ist für Profile der Baureihe 10 im Raster 60 bestimmt und dient Konstruktionen mit hoher Belastung. Um den Bolzen einsetzen zu können, muss zuerst im Abstand von 22,5mm eine Durchgangsbohrung D17 im ersten Profilabschnitt eingebracht werden. Anschliessend wird der Bolzen mittels zweier Schrauben in den Verbindungsmuttern des 2 Profilabschnittes im Winkel von 90° befestigt. Mit dem Zentrierstift lässt sich der Bolzen mittig fixieren und mit den beiden Abdeckblenden lassen sich Bolzen und Schraubengewinde auf beiden Seiten abdecken

Preise

Sie sind (bitte wählen)

ab	2,29€*/Satz (2,73€ inkl. MwSt.)
bei Verpackungseinheiten	Mengenrabatt anfragen

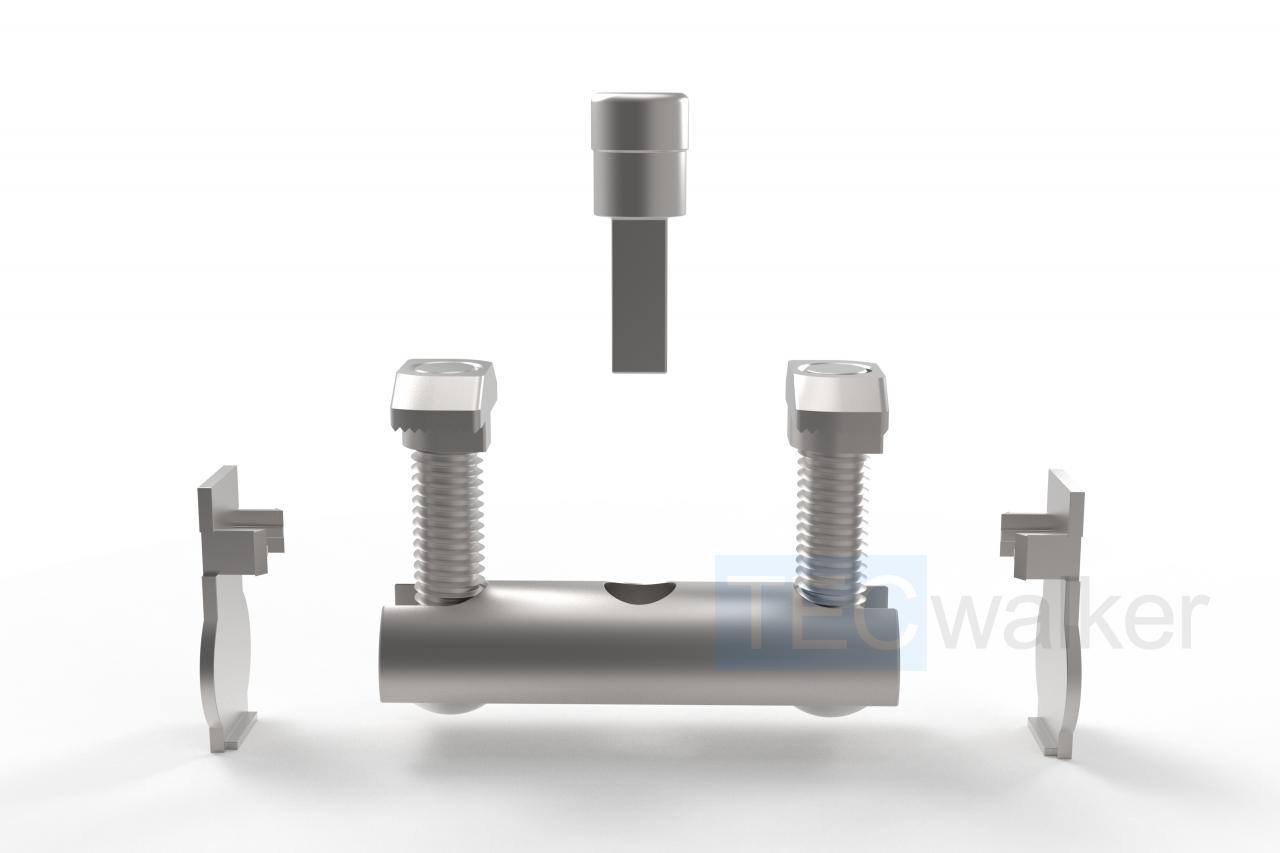

Bolzenverbindersatz 10 60 kompletter Satz

Maße Bolzenverbindersatz 10 60 kompletter Satz

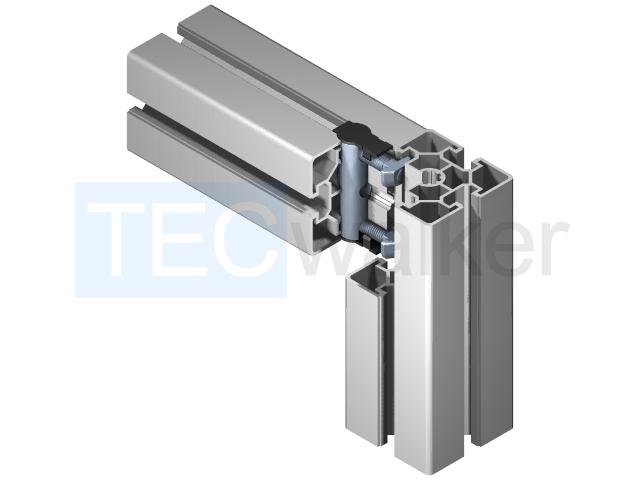

Anwendungsbeispiel
