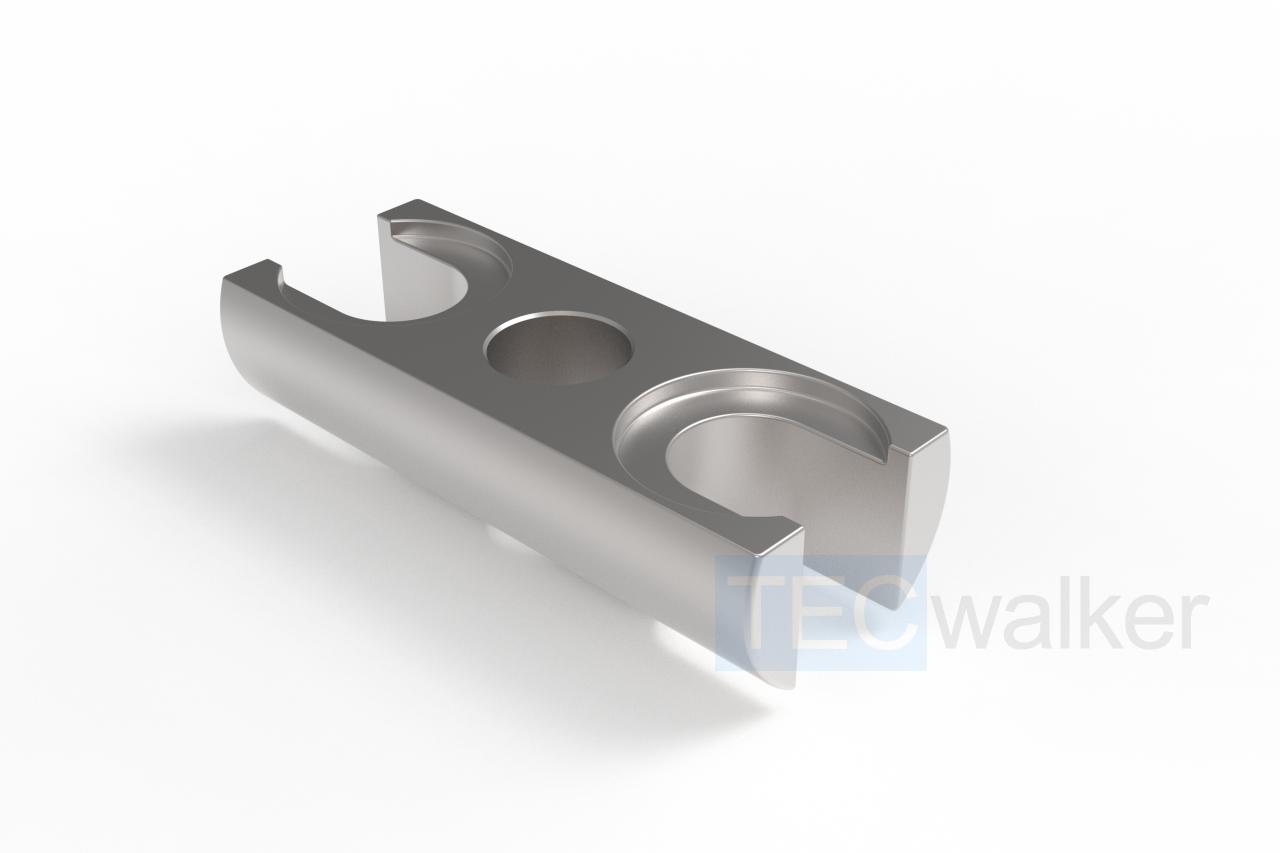

Bolzen 10 45

Daten
Artikelnummer:

Baureihe: Nut 10
Material: ST verzinkt

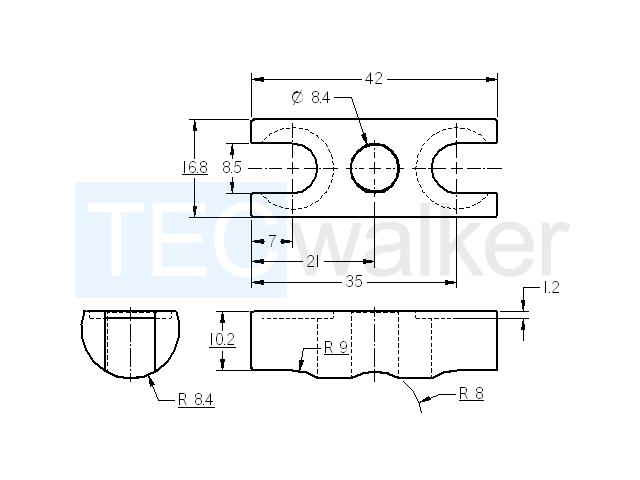

Maße: 42 x 16,75 x 11,5
Einheit: Stk.
Gewicht: 0,0305 Kg
File Download

Hinweis
Der Bolzenverbinder 45 Nut 10 ist für Profile der Baureihe 10 im Raster 45 bestimmt und dient Konstruktionen mit hoher Belastung. Um den Bolzen einsetzen zu können, muss zuerst im Abstand von 22,5mm eine Durchgangsbohrung D17 im ersten Profilabschnitt eingebracht werden. Anschliessend wird der Bolzen mittels zweier Schrauben in den Verbindungsmuttern des 2 Profilabschnittes im Winkel von 90° befestigt. Unter den Artikelnummern S210BV45 sind entsprechende Montageteile enthalten

Preise

Sie sind (bitte wählen)

ab	1,19€*/Stk. (1,42€ inkl. MwSt.)
bei Verpackungseinheiten	Mengenrabatt anfragen

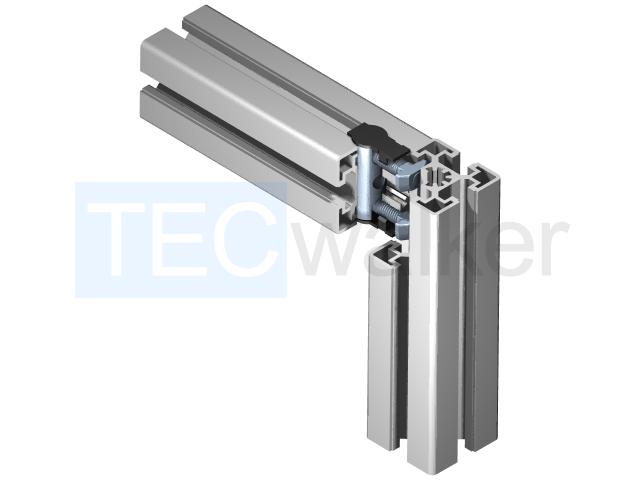

Anwendungsbeispiel
