Bolzenverbindersatz 10 40

Daten
Artikelnummer:

Baureihe: Nut 10
Material: ST verzinkt
Maße: 38,4 x 16,75 x 11,5
Einheit: Satz
Gewicht: 0,099 Kg
File Download

Hinweis
Der Bolzenverbindersatz 40 Nut 10 ist für Profile der Baureihe 10 im Raster 40 bestimmt und dient Konstruktionen mit hoher Belastung. Um den Bolzen einsetzen zu können, muss zuerst im Abstand von 22,5mm eine Durchgangsbohrung D17 im ersten Profilabschnitt eingebracht werden. Anschliessend wird der Bolzen mittels zweier Schrauben in den Verbindungsmuttern des 2 Profilabschnittes im Winkel von 90° befestigt. Unter den Artikelnummern S210BV40K sind noch zwei entsprechende Abdeckblenden enthalten

Preise

Sie sind (bitte wählen)

ab	1,79€*/Satz (2,13€ inkl. MwSt.)
bei Verpackungseinheiten	Mengenrabatt anfragen

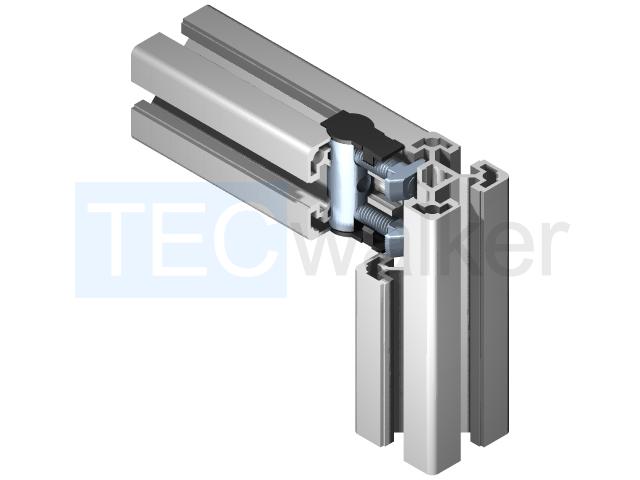

Anwendungsbeispiel
