Zentralspanner 8 m. Verdrehsicherung

Daten
Artikelnummer:

Baureihe: Nut 8
Material: ST verzinkt
Maße: 35 x 17,5 x 20
Einheit: Stk.
Gewicht: 0,0285 Kg
File Download

Hinweis
Zentralspanner 8 mit Verdrehsicherung für Profile im Raster 40 werden für für Verbindungen im Winkel von 90° eingesetzt. In ersten Profilabschnitt Profil muss im Abstand von 15mm zur Schnittkante eine Bohrung D12 eingebracht werden. Um den Bolzen in der Kernbohrung zu zentrieren, muss diese auf einer Länge von 30mm auf einen Durchmesser von 8mm aufgebohrt werden. Während sich Zentralspanner EL und EQ in der Nut des zweiten Profilabschnittes einführen lassen, muss dieser Spanner aufgrund seiner Kopfform stirnseitig eingeschoben werden

Preise

Sie sind (bitte wählen)

ab	1,54€*/Stk. (1,83€ inkl. MwSt.)
bei Verpackungseinheiten	Mengenrabatt anfragen

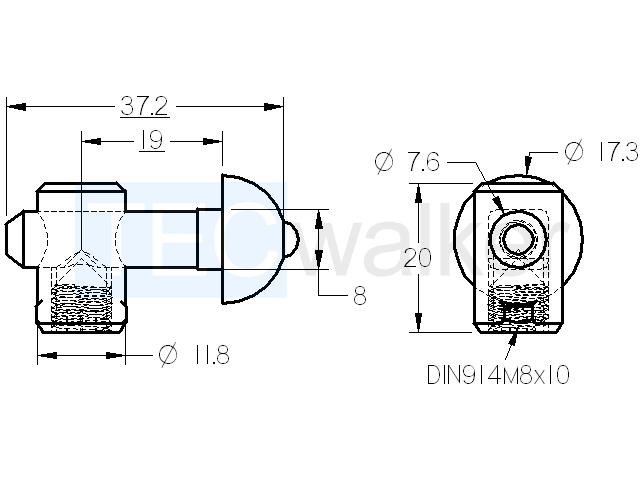

Maße Zentralspanner 8 m. Verdrehsicherung

Anwendungsbeispiel
