Gelenk 10 40x40 mit Klemmhebel

Daten
Artikelnummer:
Baureihe: Nut 10
Material: ZN beschichtet
Maße: 40 x 40 x 60
Einheit: Stk.
Gewicht: 0,376 Kg
File Download

Hinweis
Gelenke können für starre oder bewegliche Profilverbindungen unter beliebigem Winkel verwendet werden. Der maximale Schwenkbereich beträgt 180°.Der Klemmhebel dient zur einfachen Feststellung des benötigten Winkels. Stirnseitige Anbindung:Reduzierhülse selbstformend S210RH816, Halbrundschraube ISO 7380,M8x25 Anbindung in der Profilnut: Halbrundschraube ISO 7380 M8x16 und Hammermutter 10 M8. Verbaubar mit allen Profilen der Baureihe 10 im Raster 40


Preise

Sie sind (bitte wählen)




ab 10,29€*/Stk. (12,25€ inkl. MwSt.)
bei Verpackungseinheiten
Mengenrabatt anfragen
Stk.

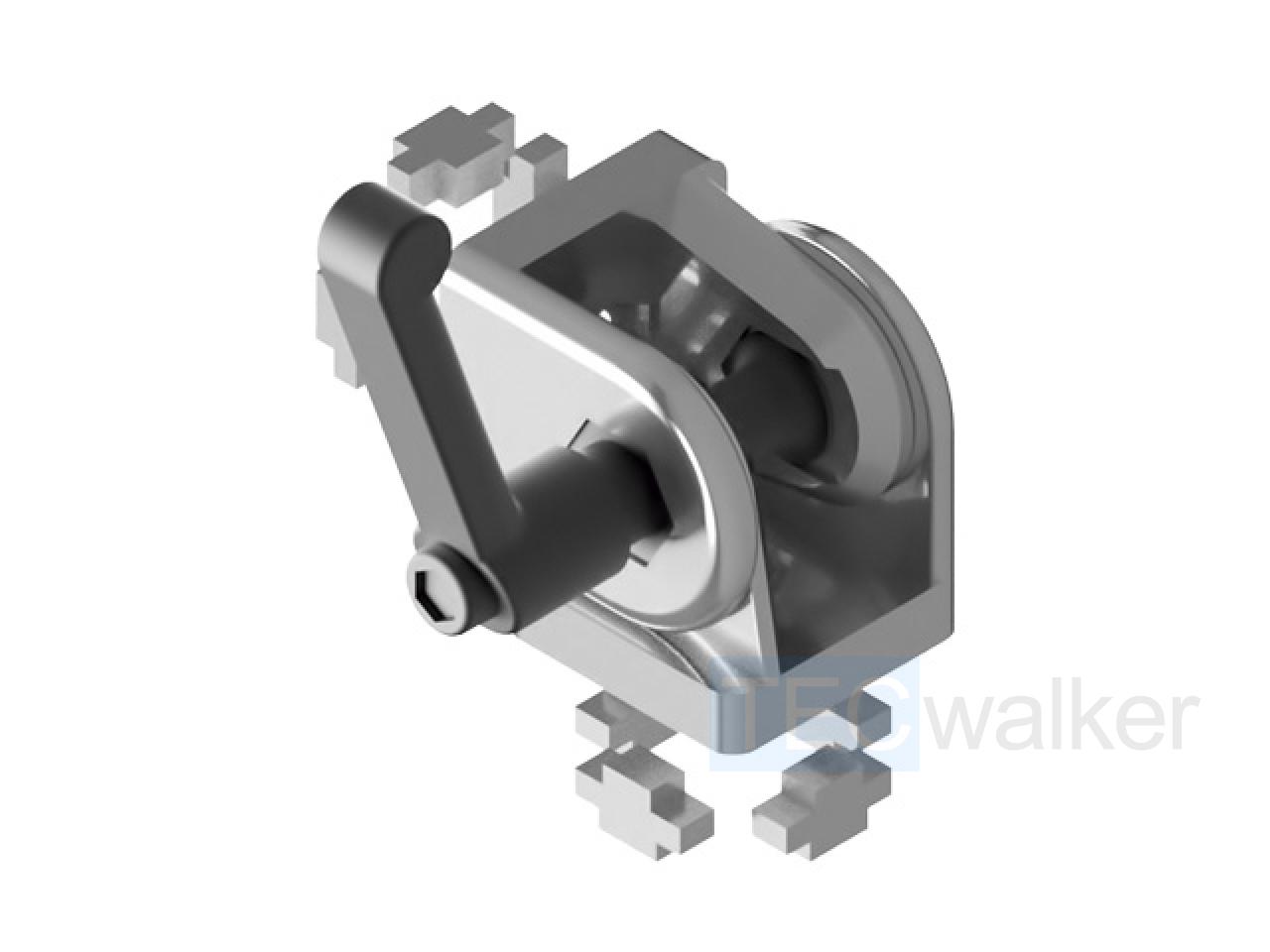

Gelenk 10 40x40 mit Klemmhebel

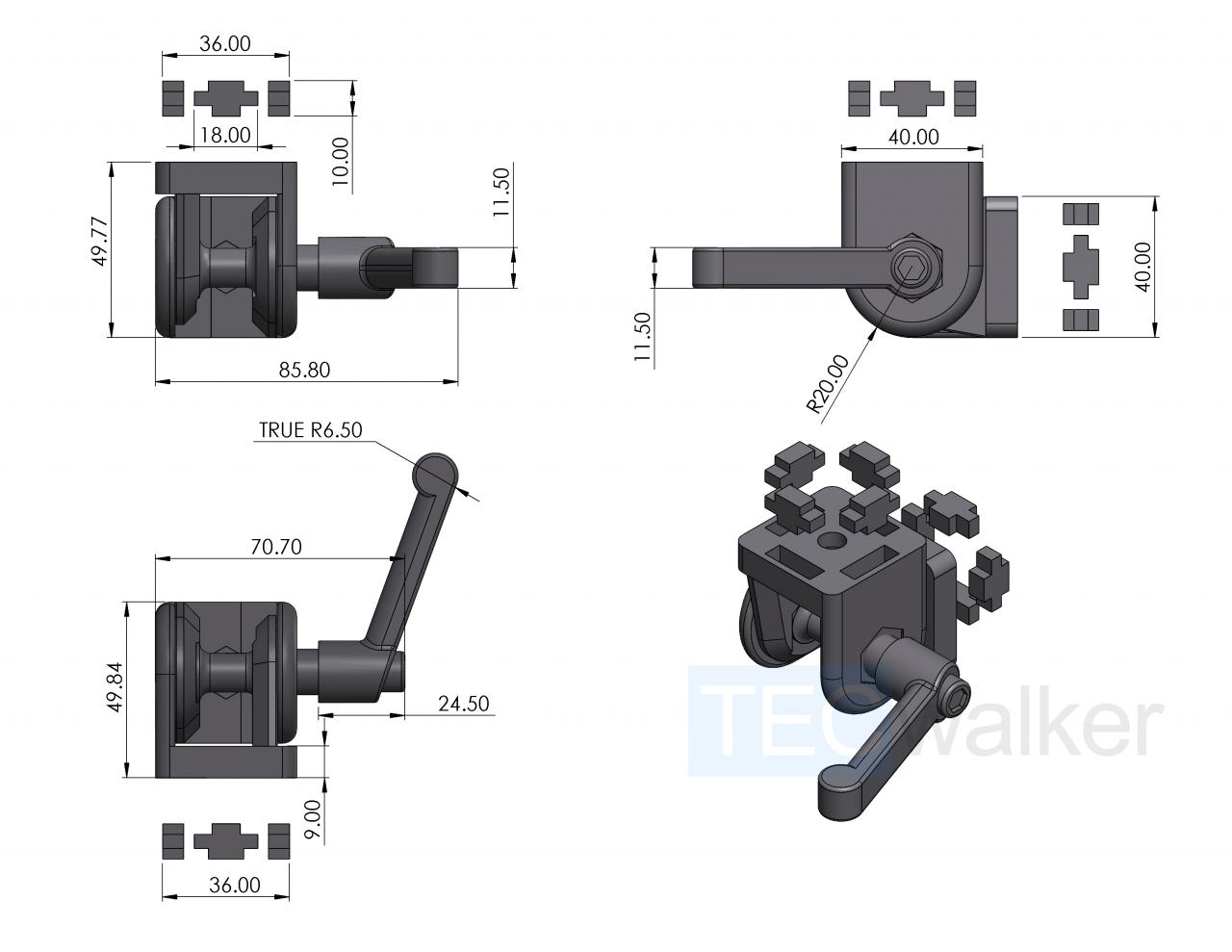

Maße Gelenk 10 40x40 mit Klemmhebel

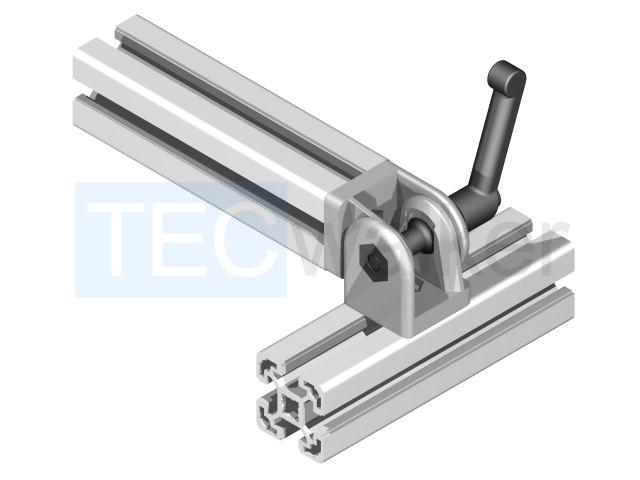

Anwendungsbeispiel

Anwendungsbeispiel Gelenk 10 40x40 mit Klemmhebel
