Gelenk 5 20x20 mit Klemmhebel

Daten
Artikelnummer:
Baureihe: Nut 5
Material: ZN beschichtet
Maße: 30,4 x 22,1 x 20
Einheit: Stk.
Gewicht: 0,0525 Kg
File Download

Hinweis
Das Gelenk 5 20 mit Klemmhebel erfüllt alle optischen Ansprüche durch seine silbern glänzende Lackbeschichtung und wird für starre oder bewegliche Profilverbindungen unter beliebigem Winkel verwendet. Der maximale Schwenkbereich beträgt 180°. Bei stirnseitiger Anwendung muß im Kernloch des Profils ein M5 Gewinde geschnitten werden. Befestigungsmaterial bei stirnseitiger Verschraubung: Zylinderkopfschr. M5x14 Befestigungsmaterial bei Verschraubung in der Profilnut: Zylinderkopfschr. M5x10 + Nutenstein 5 ohne Steg M5 (S205NSOS5). Verbaubar mit allen Profilen der Baureihe 5 im Raster 20


Preise

Sie sind (bitte wählen)




ab 9,74€*/Stk. (11,59€ inkl. MwSt.)
bei Verpackungseinheiten
Mengenrabatt anfragen
Stk.

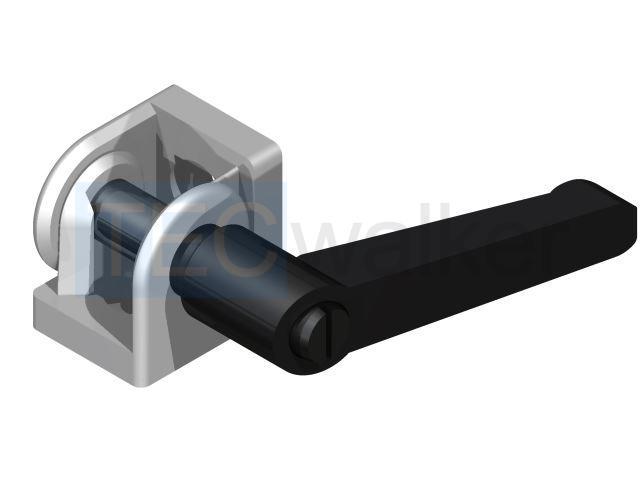

Gelenk 5 20x20 mit Klemmhebel

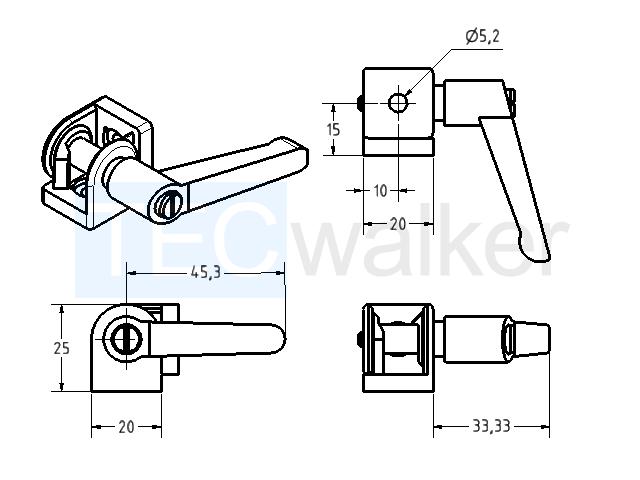

Maße Gelenk 5 20x20 mit Klemmhebel


Anwendungsbeispiel

Anwendungsbeispiel Gelenk 5 20x20 mit Klemmhebel
