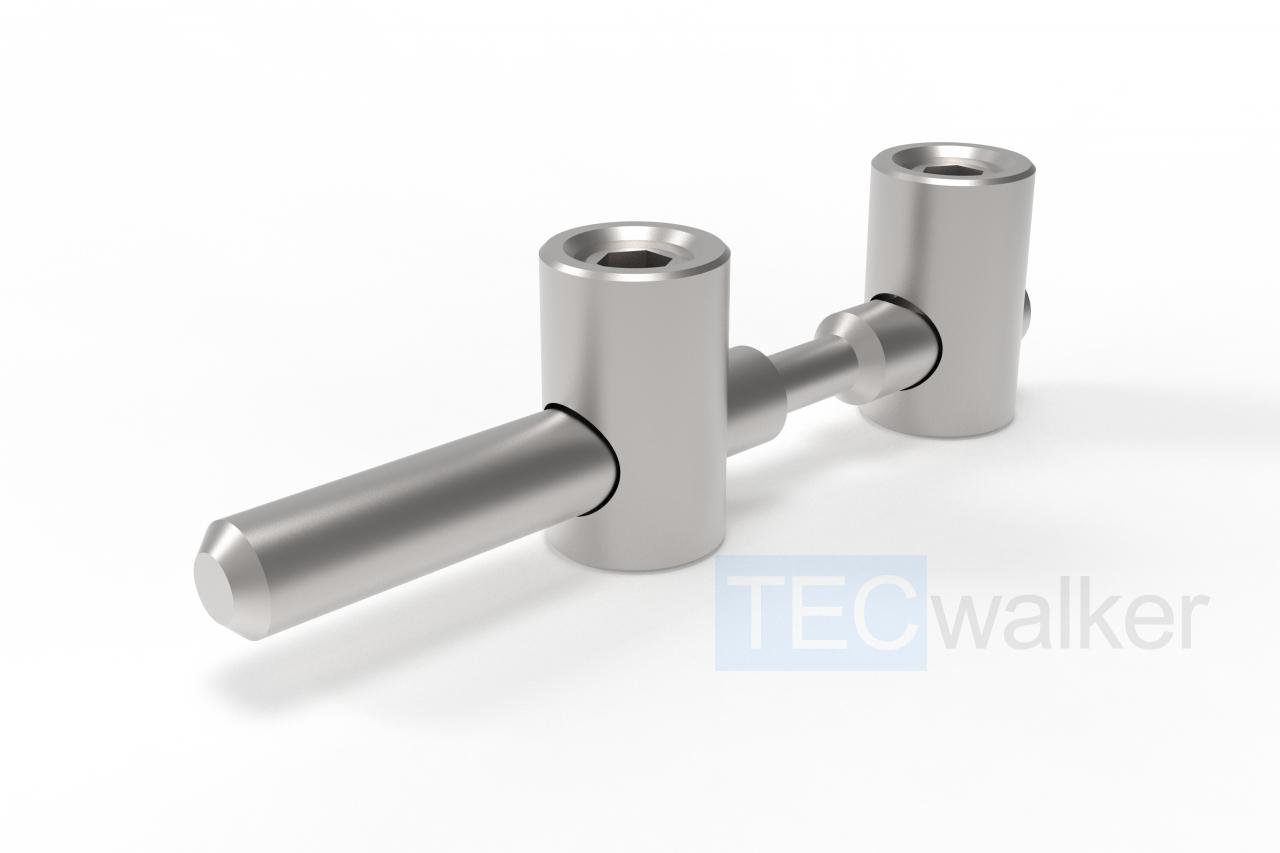

Schnellspannverbinder 10 biegbar

Daten
Artikelnummer:

Baureihe: Nut 10
Material: ST verzinkt

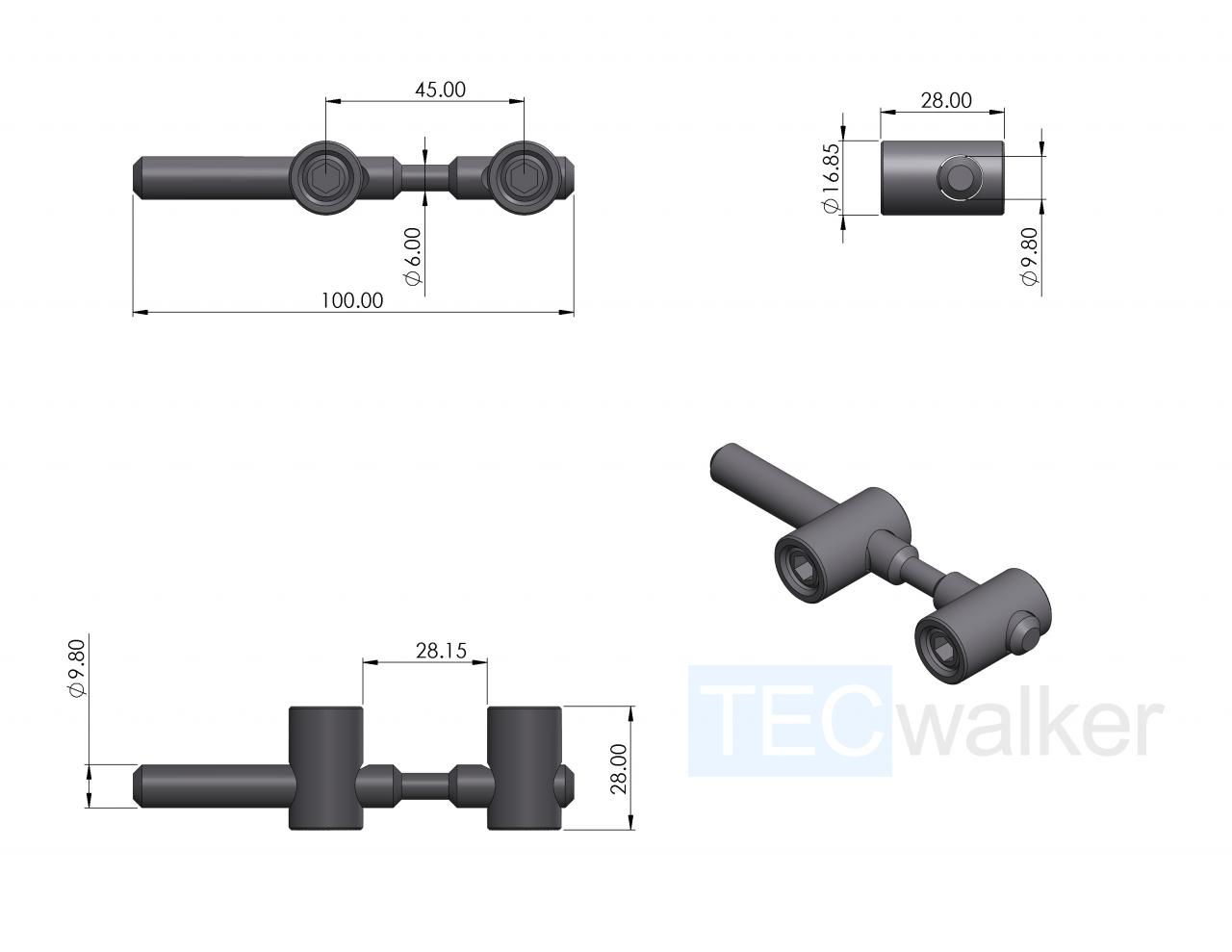

Maße: 28 x 100
Einheit: Stk.
Gewicht: 0,107 Kg
File Download

Hinweis
Schnellspannverbinder biegbar werden für Stoß-Verbindungen unter beliebigen Winkel eingesetzt. In beiden Profilabschnitten müssen zuerst im Abstand von 22,5mm zur Schnittfläche je eine Bohrung mit dem Durchmesser 17mm eingebracht werden, in welche dann die beiden Gehäuse eingelegt werden. Anschliessend wird der Bolzen über die jeweilige Kernbohrung der beiden Profilabschnitte in beiden Gehäusen eingeführt. Durch Anziehen der jeweiligen Madenschrauben wird eine Spannung erzeugt. Zur einfacheren Montage sollte vor der Montage der Bolzen an seinem Dünnschaft auf die gewünschte Gradzahl gebogen werden

Preise

Sie sind (bitte wählen)

ab	4,59€*/Stk. (5,46€ inkl. MwSt.)
bei Verpackungseinheiten	Mengenrabatt anfragen

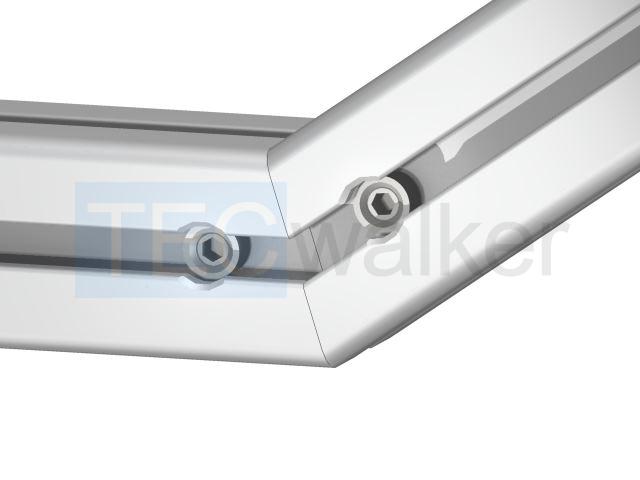

Anwendungsbeispiel
