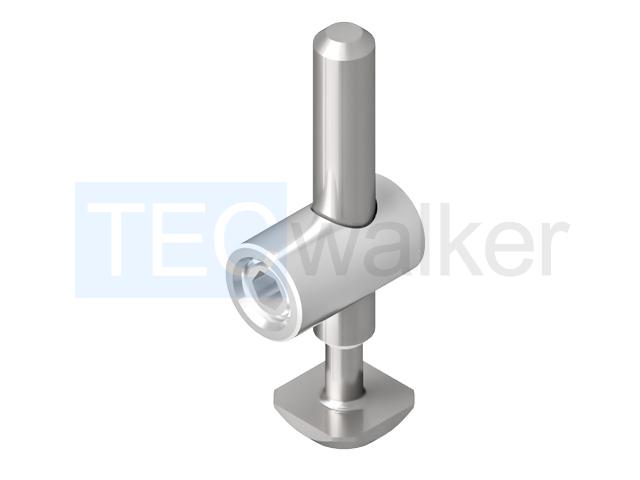

Zentralspanner 10 40/45 biegbar

Daten
Artikelnummer:

Baureihe: Nut 10
Material: ST verzinkt
Maße: 28 x 75
Einheit: Stk.
Gewicht: 0,074 Kg
File Download

Hinweis
Zentralspanner 10 für Profile im Raster 40x40 und 45x45 biegbar werden für Verbindungen unter beliebigen Winkel eingesetzt. In ersten Profilabschnitt muss im Abstand von 22,5mm zur Schnittfläche eine Bohrung mit Durchmesser 17mm eingebracht werden, in welches das Gehäuseteil eingesetzt wird. Anschliessend wird der Bolzen durch die Kernbohrung in das Gehäuse eingeführt. Durch Anziehen der Madenschraube zentriert sich deren Spitze in der Kerbe des Bolzen, wodurch Spannung entsteht. Zur einfacheren Montage sollte der Bolzen an seinem Dünnschaft vorher auf die gewünschte Gradzahl gebogen werden

Preise

Sie sind (bitte wählen)

ab	6,15€*/Stk. (7,32€ inkl. MwSt.)
bei Verpackungseinheiten	Mengenrabatt anfragen

Anwendungsbeispiel
