Katalog > Verbindungstechnik > Gelenke

Gelenk 6 30x30 mit Klemmhebel

Daten
Artikelnummer:
Baureihe: Nut 6
Material: ZN beschichtet
Maße: 45 x 30 x 30
Einheit: Stk.
Gewicht: 0,1665 Kg
File Download

Hinweis
Gelenke können für starre oder bewegliche Profilverbindungen unter beliebigen Winkel verwendet werden. Der maximale Schwenkbereich beträgt 180°. Der Klemmhebel dient zur einfachen Feststellung des benötigten Winkels. Bei Stirnseitigem Einsatz muß im Kernloch des Profils ein M6 Gewinde geschnitten werden. Befestigungsmaterial bei stirnseitiger Verschraubung: 2x Halbrundschr. M6x18 (S208HS618). Befestigungsmaterial bei Verschraubung in der Profilnut: 2x Halbrundschr. M6x12 (S208HS612) + 2x Nutenstein 6 ohne Steg M6 (S206NSOS6). Verbaubar mit allen Profilen der Baureihe 6 im Raster 30


Preise

Sie sind (bitte wählen)




ab 9,27€*/Stk. (11,03€ inkl. MwSt.)
bei Verpackungseinheiten
Mengenrabatt anfragen
Stk.



Gelenk 6 30x30 mit Klemmhebel

Maße Gelenk 6 30x30 mit Klemmhebel

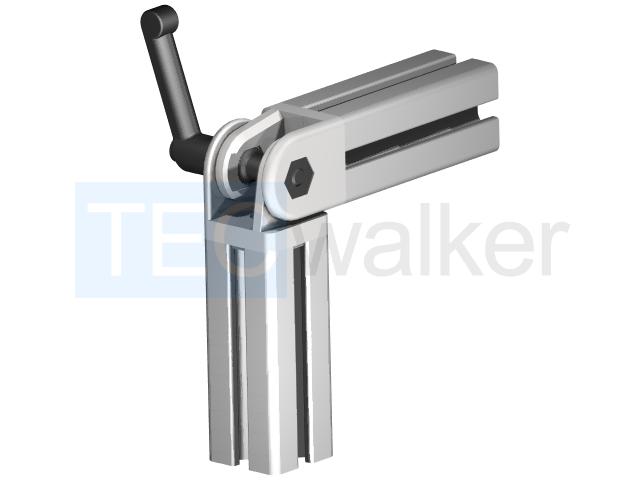

Anwendungsbeispiel

Anwendungsbeispiel Gelenk 6 30x30 mit Klemmhebel
